新型联锁式无阀滤池

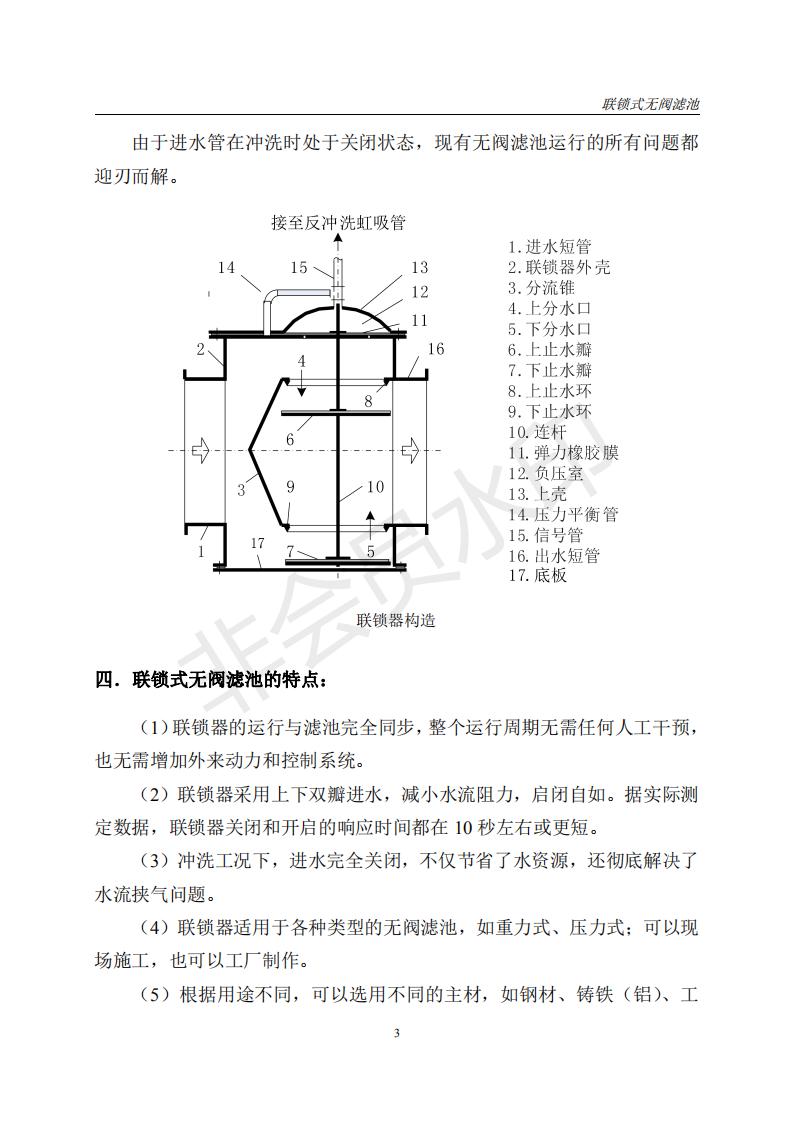

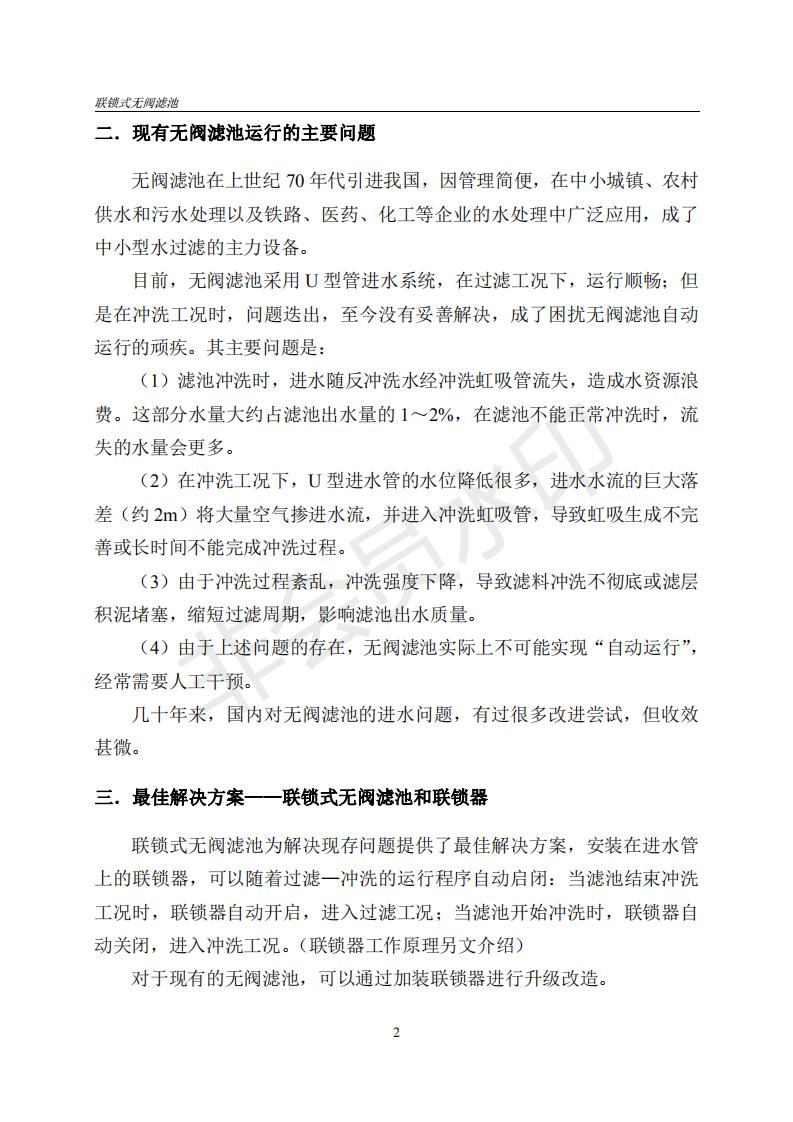

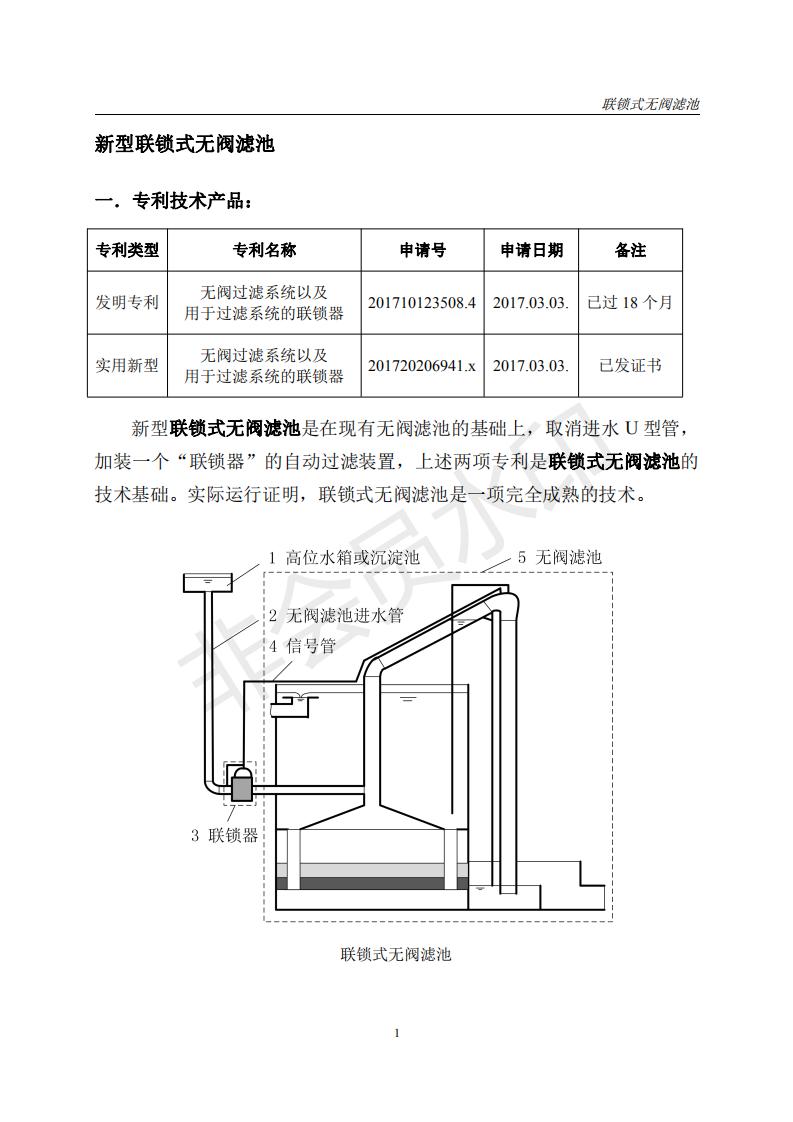

新型联锁式无阀滤池 一．专利技术产品： 专利类型\t专利名称\t申请号\t申请日期\t备注 发明专利\t无阀过滤系统以及 用于过滤系统的联锁器\t201710123508.4\t2017.03.03.\t已过18个月 实用新型\t无阀过滤系统以及 用于过滤系统的联锁器\t201720206941.x\t2017.03.03.\t已发证书 新型联锁式无阀滤池是在现有无阀滤池的基础上，取消进水U型管，加装一个 联锁器 的自动过滤装置，上述两项专利是联锁式无阀滤池的技术基础。实际运行证明，联锁式无阀滤池是一项完全成熟的技术。 二．现有无阀滤池运行的主要问题 无阀滤池在上世纪70年代引进我国，因管理简便，在中小城镇、农村供水和污水处理以及铁路、医药、化工等企业的水处理中广泛应用，成了中小型水过滤的主力设备。 目前，无阀滤池采用U型管进水系统，在过滤工况下，运行顺畅；但是在冲洗工况时，问题迭出，至今没有妥善解决，成了困扰无阀滤池自动运行的顽疾。其主要问题是： （1）滤池冲洗时，进水随反冲洗水经冲洗虹吸管流失，造成水资源浪费。这部分水量大约占滤池出水量的1～2%，在滤池不能正常冲洗时，流失的水量会更多。 （2）在冲洗工况下，U型进水管的水位降低很多，进水水流的巨大落差（约2m）将大量空气掺进水流，并进入冲洗虹吸管，导致虹吸生成不完善或长时间不能完成冲洗过程。 （3）由于冲洗过程紊乱，冲洗强度下降，导致滤料冲洗不彻底或滤层积泥堵塞，缩短过滤周期，影响滤池出水质量。 （4）由于上述问题的存在，无阀滤池实际上不可能实现 自动运行 ，经常需要人工干预。 几十年来，国内对无阀滤池的进水问题，有过很多改进尝试，但收效甚微。 三．最佳解决方案 mdash; mdash;联锁式无阀滤池和联锁器 联锁式无阀滤池为解决现存问题提供了最佳解决方案，安装在进水管上的联锁器，可以随着过滤 mdash;冲洗的运行程序自动启闭：当滤池结束冲洗工况时，联锁器自动开启，进入过滤工况；当滤池开始冲洗时，联锁器自动关闭，进入冲洗工况。（联锁器工作原理另文介绍） 对于现有的无阀滤池，可以通过加装联锁器进行升级改造。 由于进水管在冲洗时处于关闭状态，现有无阀滤池运行的所有问题都迎刃而解。 四．联锁式无阀滤池的特点： （1）联锁器的运行与滤池完全同步，整个运行周期无需任何人工干预，也无需增加外来动力和控制系统。 （2）联锁器采用上下双瓣进水，减小水流阻力，启闭自如。据实际测定数据，联锁器关闭和开启的响应时间都在10秒左右或更短。 （3）冲洗工况下，进水完全关闭，不仅节省了水资源，还彻底解决了水流挟气问题。 （4）联锁器适用于各种类型的无阀滤池，如重力式、压力式；可以现场施工，也可以工厂制作。 （5）根据用途不同，可以选用不同的主材，如钢材、铸铁（铝）、工程塑料、玻璃钢等。 （6）冲洗过程中，信号管内的水流是实现滤池自动控制所需要，流失的水量可以忽略不计。 五．联锁式无阀滤池的经济分析 这里仅对联锁器进行经济分析，并不涉及整个无阀滤池。 （1）联锁器的造价 联锁器结构巧妙，但制作不复杂，主材是普通钢材，辅以通用紧固件及橡胶膜等。以日产水量每日5,000立方米的无阀滤池（进水管管径Dn250毫米）为例，所配置的联锁器重量约80公斤，估计每台造价在800～1,000元左右。批量生产，造价会大大下降。 （2）直接经济效益 取消进水虹吸管，大约可以节省钢管（U型进水管）3～4米。 冲洗时停止进水，大约可以节省滤池出水量的1～2%。以产水量每日5,000立方米为例，每日可以节水50～100立方米。按北京地区水资源费每立方米1元计，每天可以节省50～100元，仅节约水资源费一项，很快即可收回联锁器的成本。 六．联锁器的市场分析 作为专利产品，无阀滤池联锁器的使用范围非常广泛。 （1）已建无阀滤池的升级改造。估计全国现有无阀滤池不下数万套，一般都存在本文所述的问题，急需升级改造，加装联锁器无疑是最佳选择，仅此一项获利就很可观。 （2）随着中小城镇、新农村以及中小型企业对供水、污水处理需求的持续增长，联锁式无阀滤池将会取代传统产品，成为首选的中小型水过滤设备。 今后若干年内，现有无阀滤池的升级改造和联锁式无阀滤池的生产（建造），估计将为制造商带来每年数千万至上亿元的收入。 （3）联锁器构思巧妙、设计独特，但制造工艺简单，具备基本的机械加工能力，就可以承接生产。新型联锁式无阀滤池无疑是一项低成本、高回报的选择。 对于实力雄厚的制造商，可以进一步改进产品设计，如采用铸造件代替钢板焊接，可以降低成本、获得更高回报。

.
