一种仿真玩具自动扶梯

一种仿真玩具自动扶梯

  • 专利类型:未知
  • 有效期:不限
  • 发布日期:2019-11-21
  • 技术成熟度:可以量产
交易价格: ¥面议
  • 法律状态核实
  • 签署交易协议
  • 代办官方过户
  • 交易成功

专利推荐

  • 技术(专利)类型 未知
  • 申请号/专利号
  • 技术(专利)名称 一种仿真玩具自动扶梯
  • 项目单位 孙嘉和
  • 发明人 孙嘉和
  • 行业类别 未知
  • 技术成熟度 可以量产
  • 交易价格 ¥面议
  • 联系人 孙嘉和
  • 发布时间 2019-11-21
  • 01

    项目简介

    本实用新型公开了一种仿真玩具自动扶梯,属于教育产品领域,一种仿真玩具自动扶梯,该玩具自动扶梯将真实世界的自动扶梯缩小成孩子们可以把玩的尺寸,其中的每一个设计都尽最大可能还原了真实的机械构造,让孩子们在玩耍的同时既享受到动手的乐趣,也能准确地捕捉到玩具中的科学文化知识,对科学文化教育的发展有极强的推动力;该玩具中采用了多处同步带同步轮动力传输形式,这样可以将电机产生的驱动力以更高的效率传递到梯级链和扶手带驱动轮,可以更加节约电能并且产生更强的驱动力。同时,整个玩具的结构设计遵循简约的原则,方便企业生产制造,降低生产成本,这样能够使该玩具更加经济实惠,从而间接促使它的普及面更广。
    展开
  • 02

    说明书

    \u003Cbr\/\u003E1.一种仿真玩具自动扶梯,其特征在于:包括力矩片(1)、动力箱组件(2)、动力传输架组件(3)、梯级链护板组件(4)、梯级组件(5)、控制箱组件(6)、梯级链组件(7)、外保护组件(8)、侧板组件(9)和各种轴,所述力矩片(1)中心处开凿有非圆形孔,所述各种轴的截面同样为非圆形截面,所述非圆形孔与非圆形截面的轴相配合,所述动力传输架组件(3)、梯级链组件(7)和梯级组件(5)均连接于一对梯级链护板组件(4)之间,一对所述梯级链护板组件(4)连接于一对侧板组件(9)之间,所述动力箱组件(2)和控制箱组件(6)分别连接于一对侧板组件(9)上下两末端处,所述外保护组件(8)连接于控制箱组件(6)上端。\u003Cbr\/\u003E2.根据权利要求1所述的一种仿真玩具自动扶梯,其特征在于:所述动力箱组件(2)包括箱体(201),所述箱体(201)内侧设有电机(205),且电机(205)与箱体(201)内壁之间固定连接有电机支架(206),所述箱体(201)外侧设有一二级同步带(208)和同步轮一(209),且一二级同步带(208)与同步轮一(209)啮合,所述同步轮一(209)上固定连接有轴一(211),且轴一(211)与电机(205)之间固定连接有联轴器(207),所述箱体(201)内嵌有散热风扇(213),且散热风扇(213)位于电机(205)下侧,所述箱体(201)侧端卡接有后盖板(212),所述箱体(201)内侧壁上安装有舱门开关(202)。\u003Cbr\/\u003E3.根据权利要求1或2所述的一种仿真玩具自动扶梯,其特征在于:所述动力传输架组件(3)包括同步轮二(303)、同步轮三(304)、同步轮四(305)、同步轮五(306)、同步轮六(307)、二三级同步带(308)、三四级同步带(309)和梯级链驱动轮(310),所述同步轮二(303)与一二级同步带(208)啮合,所述同步轮二(303)通过力矩片(1)连接有轴二(301),所述梯级链驱动轮(310)通过力矩片(1)配合有轴二(301),所述同步轮四(305)和同步轮五(306)均通过力矩片(1)与轴三(302)连接,所述同步轮五(306)和同步轮六(307)通过三四级同步带(309)啮合,所述同步轮六(307)上嵌入有连接销(313)。\u003Cbr\/\u003E4.根据权利要求1所述的一种仿真玩具自动扶梯,其特征在于:所述梯级链护板组件(4)包括上护板(401)和侧护板(402),所述侧护板(402)下端部嵌入有扶手带护罩(403),所述侧护板(402)内侧壁上嵌入有急停开关(405)和红外传感器(406),且红外传感器(406)和急停开关(405)分别位于侧护板(402)上下两端,所述上护板(401)靠近急停开关(405)的上端嵌入有运行指示灯(404)。\u003Cbr\/\u003E5.根据权利要求1所述的一种仿真玩具自动扶梯,其特征在于:所述控制箱组件(6)包括内部连接有控制主板(601)的控制箱箱体(605),所述控制箱箱体(605)前端连接有前门板(603),所述前门板(603)中心处胶合连接有装饰牌(604),所述控制箱箱体(605)下端嵌入有安全开关(602)。\u003Cbr\/\u003E6.根据权利要求1所述的一种仿真玩具自动扶梯,其特征在于:所述梯级链组件(7)包括的零件有梯级主轴(701)、梯级链滚轮(702)、链节(703)、轴套(704)、插销(705)和外链板(706),所述零件组成一个梯级链基本单元,且多个梯级链基本单元连接在一起构成梯级链组件(7),一个所述梯级链基本单元通过插销(705)将本单元的外链板(706)与下一个单元的链节(703)连接,所述梯级链滚轮(702)嵌入于链节(703)中,所述梯级主轴(701)穿过链节(703)并用轴套(704)限位固定。\u003Cbr\/\u003E7.根据权利要求1所述的一种仿真玩具自动扶梯,其特征在于:所述侧板组件(9)包括侧板(901)、扶手带驱动轮(902)和扶手带支架(914),所述扶手带驱动轮(902)连接于侧板(901)内侧中部,所述侧板(901)外侧中部还连接有同步轮七(922),且同步轮七(922)与扶手带驱动轮(902)之间连接有轴五(921),所述扶手带支架(914)连接于侧板(901)上端,所述扶手带支架(914)上嵌入有转向滚轮(917),所述扶手带支架(914)侧端焊接有导轨(916),且导轨(916)上包裹有扶手带(915),所述侧板(901)内侧有主轨道(90103),且主轨道(90103)内侧设有辅轨道(919),所述辅轨道(919)内侧端部设有梯级链导向轮(927),且侧板(901)和辅轨道(919)与梯级链导向轮(927)之间轴向配合有连接轴(928)。\u003Cbr\/\u003E8.根据权利要求1或7所述的一种仿真玩具自动扶梯,其特征在于:所述外保护组件(8)包括踏板(804)、底板(805)和一对外护板(801),所述底板(805)连接于一对侧板(901)底端之间,所述踏板(804)位于一对外护板(801)下端部。
    展开

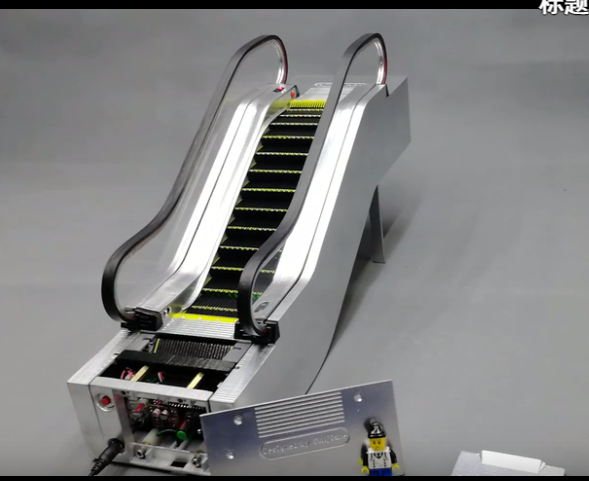

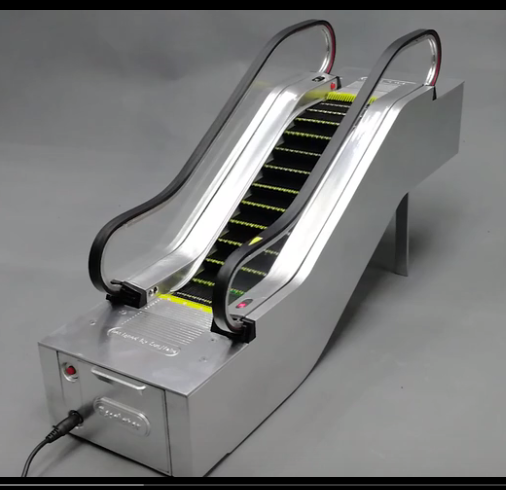

专利技术附图

< >
