一种手动与脚踏后驱动三轮自行车

一种手动与脚踏后驱动三轮自行车

  • 专利类型:未知
  • 有效期:不限
  • 发布日期:2019-11-21
  • 技术成熟度:可以量产
交易价格: ¥面议
  • 法律状态核实
  • 签署交易协议
  • 代办官方过户
  • 交易成功

专利推荐

  • 技术(专利)类型 未知
  • 申请号/专利号
  • 技术(专利)名称 一种手动与脚踏后驱动三轮自行车
  • 项目单位 李齐明
  • 发明人 李齐明
  • 行业类别 未知
  • 技术成熟度 可以量产
  • 交易价格 ¥面议
  • 联系人 李齐明
  • 发布时间 2019-11-21
  • 01

    项目简介

    本实用新型公开了一种手动与脚踏后驱动三轮自行车。该车包括脚踏驱动部件、手动驱动部件及传动部件,手动驱动部件的左、右杠杆拉动左、右连接板,从而带动左、右靠背轮及多用轴转动,脚踏驱动部件的增力链轮和脚踏大链轮相互联动传递,使车的整体力倍增,手脚能够联动。此外转弯机构构思巧妙灵活,为方套管的控制器在右杠杆上下移动,拉动滚轮线,从而带动推拉杆,前后移动达到所需的方向移位。本实用新型的总体改制,结构简单,科学合理,是一个从十六岁到七十岁爱好健身运动的不可或缺的产品,尤其适合六十岁的老人,更不可或缺,它使人们的扩大操作思维,提高健脑与乐趣,会使人们不会痴呆,是一款新型生活多样性、品位价值高的器材工具。
    展开
  • 02

    说明书

    \u003Cbr\/\u003E1.一种手动与脚踏后驱动三轮自行车,包括车架(2)、置于车架上的座椅及安装在车架前部的车把手和一个前轮(1)、通过轮轴(24)安装在车架后部的两个后轮(25),轮轴中部套装从动链轮(26),其特征在于,还包括置于车架上的脚踏驱动部件、手动驱动部件及传动部件,所述传动部件包括与车架固定连接的杠杆座(15)、与车架固定连接的轴承座(22)及多用轴(20),杠杆座位于轴承座斜下方,多用轴上依次套设右靠背轮(23)、右轴承(21)、双联链轮(17)、左轴承和左靠背轮,多用轴由左、右轴承固定在轴承座上,双联链轮通过第二传动链(18)与从动链轮(26)连接;所述脚踏驱动部件包括安装在中轴上的脚踏大链轮(11),脚踏大链轮通过第一传动链(12)与双联链轮连接;所述手动驱动部件包括左杠杆(3)、右杠杆(7)、左连接板(14)和右连接板(16),左杠杆和右杠杆下端均转动固定在杠杆座上,左连接板上下两端分别通过销杆与左杠杆、左靠背轮转动连接,右连接板上下两端分别通过销杆与右杠杆、右靠背轮转动连接。\u003Cbr\/\u003E2.根据权利要求1所述的手动与脚踏后驱动三轮自行车,其特征在于,所述脚踏驱动部件还包括增力链轮(19),增力链轮套设于中轴的另一侧,且与脚踏大链轮(11)相对,对应的所述传动部件还包括传动链轮(27),传动链轮套装在多用轴(20)上,增力链轮通过增力链(13)与传动链轮连接。\u003Cbr\/\u003E3.根据权利要求1或2所述的手动与脚踏后驱动三轮自行车,其特征在于,该三轮自行车还包括转弯部件,所述转弯部件包括立摆杆(9)、滚轮线(8)、推拉杆(4)和控制器,立摆杆与所述右杠杆同轴转动固定,推拉杆一端连接车把手,另一端连接立摆杆,控制器安装在右杠杆(7)上,通过滚轮线带动立摆杆前后运动。\u003Cbr\/\u003E4.根据权利要求3所述的手动与脚踏后驱动三轮自行车,其特征在于,所述转弯部件还包括一组绕线滚轮(5)及滚轮支架(10),滚轮支架与车架(2)固定连接,其中一绕线滚轮安装在右杠杆(7)的头部,两绕线滚轮安装在滚轮支架外侧,且两绕线滚轮的中心连线穿过置于滚轮支架空挡中的立摆杆(9)的中轴线,所述滚轮线首尾相连且绕设在三只滚轮上,控制器和立摆杆均与滚轮线卡紧。\u003Cbr\/\u003E5.根据权利要求4所述的手动与脚踏后驱动三轮自行车,其特征在于,所述右杠杆(7)的上部分截面呈方形,方形右杠杆的中部开设有两道止挡槽口;所述控制器为方形套管(6),方形套管套装于右杠杆的两道止挡槽口间。\u003Cbr\/\u003E6.根据权利要求3所述的手动与脚踏后驱动三轮自行车,其特征在于,所述立摆杆(9)上设有定位板,定位板跨设在所述滚轮支架(10)的导向杆(101)上,定位板可以随立摆杆前后运动。\u003Cbr\/\u003E7.根据权利要求1或4或6所述的手动与脚踏后驱动三轮自行车,其特征在于,所述杠杆座(15)上两侧对称焊接竖板(151),竖板上开设U形槽口,对应的左杠杆(3)、右杠杆(7)、立摆杆(9)下端开设通孔,三者均由螺杆固定在杠杆座上,且可以相对转动。
    展开

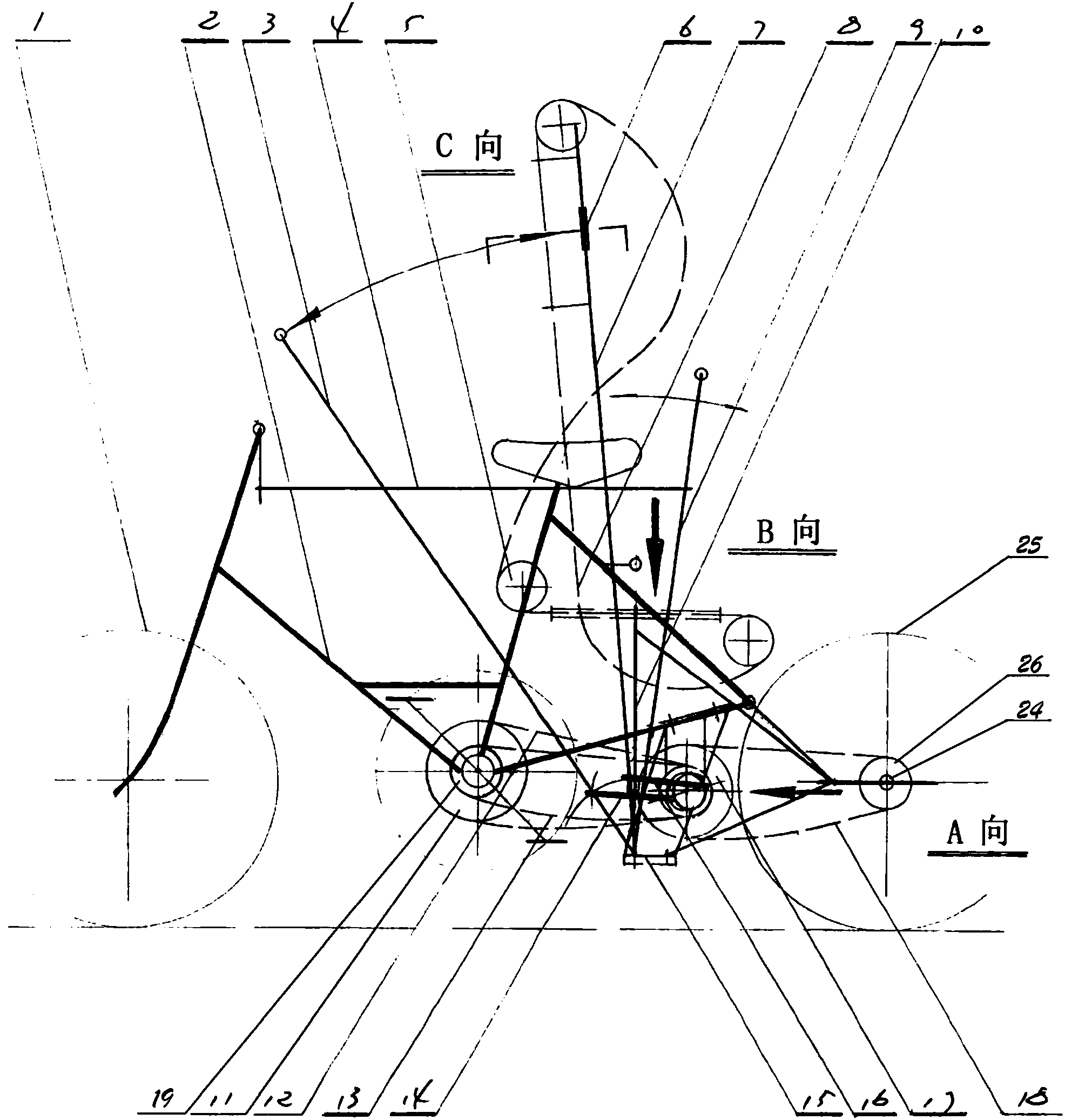

专利技术附图

< >
